ARTIFACT WI/Fiesta Image White Pixel

СИСТЕМА: 1.5T Signa Twin Excite II (Версия на софтуера 11.0M4)

ПРОБЛЕМ/СИМПТО

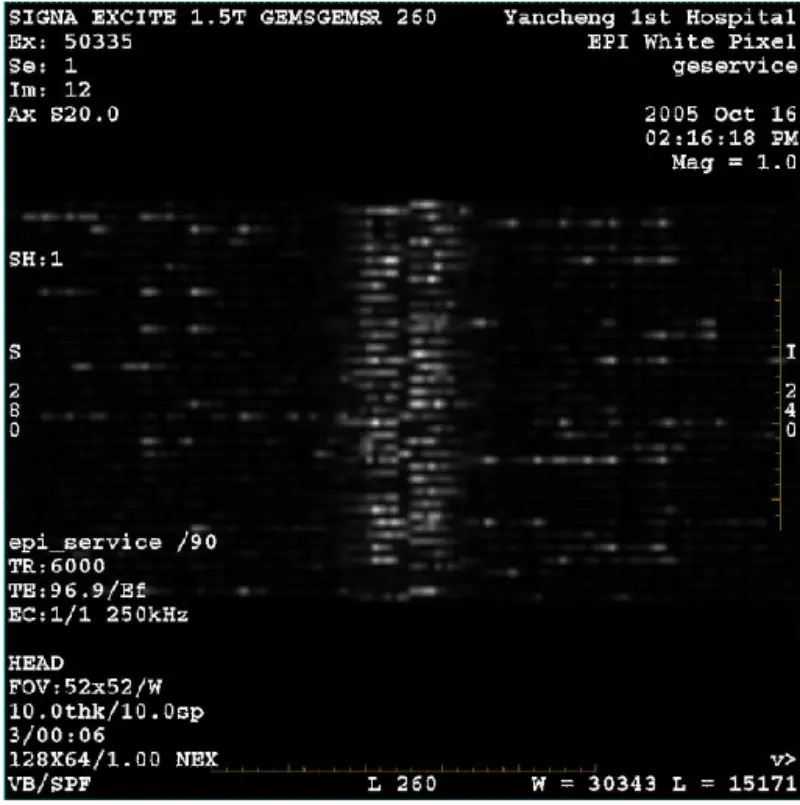

DWI (режим на мащабиране и цял режим) и fiesta (режим на мащабиране и цял режим) изображение с видим мрежест или кадифеен артефакт, без значение когато се използва бобина за тяло или бобина за глава, друго рутинно изображение изглежда нормално

ИСТОРИЯ НА ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ/СЪВЕТ

1. Супер провеждане на проверка на подложките, резултатът е успешно.

2. Отстранете моста на пациента, не са намерени монети или друг метал.

3. Направете калибрирането на grafidy всички условия в зелено.

4. Стартирайте Zoom и целия BACC.

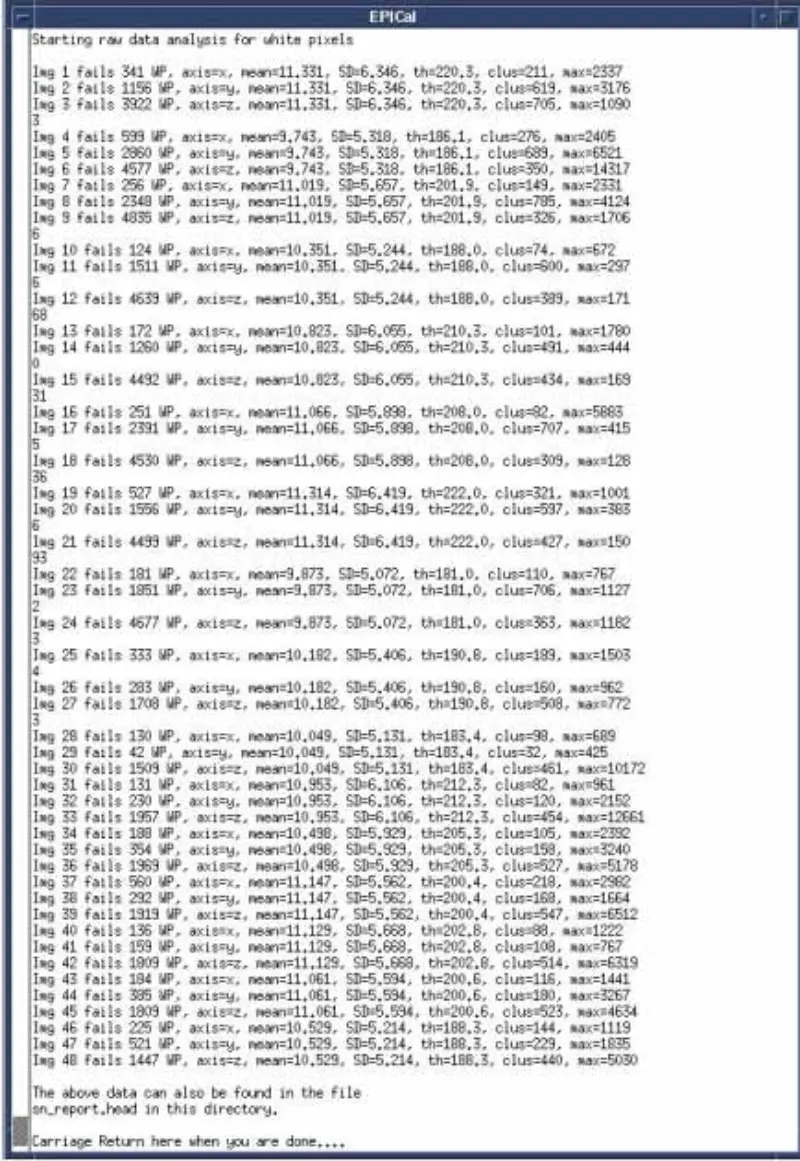

5. Стартирайте Zoom и целия EPT. Резултатът е, че белият пиксел е тежък и други елементи преминават

включително главата и тялото. Phase dither B0 стойност е в спец.

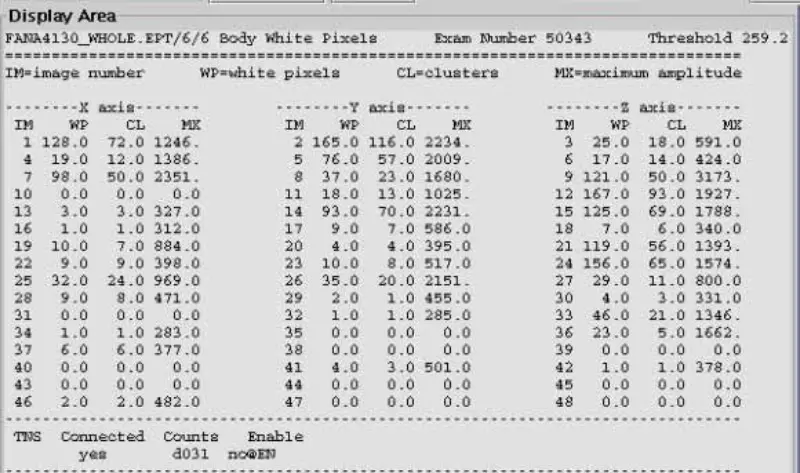

6. Изпълнете тест за бели пиксели, всички са неуспешни.

7. Стартирайте SPT all pass. Особено всички тестове за стабилност на градиента преминават.

8. Емулирайте и проверявайте елементите на околната среда около магнита, включително вентилатор, високоговорител, инжектор, студена глава и т.н.

9. Деактивирайте сензора за температура, SRI, PAC и масата, проблемът продължава.

10. Изключете приемния кабел от I/F на системния шкаф (корпус J2 и глава J5), добавете 50 ома терминатор и DC блок към конектора на системния шкаф. EPT бял пиксел на глава и сканиране на тялото. резултатът е преминат. Потвърдете, че проблемът не е в системния кабинет. Свържете се отново. Получете кабела в I/F на системния шкаф

11. Изключете X, Y и Z градиентно задвижващо влакнесто оптично устройство към GP платка, EPT бяла пикселна глава и сканиране на тялото. резултатът е преминат. Това показва, че белият пиксел е предизвикан от градиент. Вижда се, че белият пиксел не присъства само на една ос. След това сменете платката SGA PS, GP, но проблемът продължава. Свържете отново X,Y,Z оптични влакна с градиентно задвижване.

12. Деактивирайте DD/TR при SSM. Изключете DD кабела от Pen Wall (J72,J73,J74,J75,J75), EPT бели пиксели на глава и сканиране на тялото. резултатът е, че главата преминава и тялото не успява. Намотката на тялото не е разстроена, така че намотката на тялото абсорбира сигнала. Следователно преминаването на главата и тялото не успяват. За да проверите нашето приспадане, свържете удължителния кабел към намотката на главата и поставете намотката на главата извън отвора на магнита, сканирайте белия пиксел на главата. Всъщност резултатът е провал на главата. Свържете отново само един от DD кабелите към стената на писалката, EPT белия пиксел на главата и сканирането на тялото. Резултатът е, че всичко се провали. Потвърдете, че DD платката и разклонителната платка не са причината.

13. Свържете отново DD кабелите към Pen Wall. Изключете BNC кабела T/R Bias на тялото и главата при SSM.EPT бели пиксели на главата и сканирането на тялото. Резултатът е, че всичко се провали. Свържете отново тялото и преднапрегнатите кабели на главата, отстранени. Изключете изходния кабел на главата и тялото при сканиране на бели пиксели SRFDII.EPT. Резултатът е, че всичко се провали. Потвърдих, че проблемът не е в SRFDII AMP и SSM.

14. Изключете I и Q кабелите от Hybrid. Стартирайте EPT сканиране на бели пиксели. Резултатът е неуспешен. Подозрителен хибрид. Сменете хибрида. Но проблем все още.

15. Отстранете предния капак на магнита. Проверете кабела за заземяване на радиочестотния екран и кабела на сензора за температура. Кабелът е ОК.

16. Отстранете радиочестотната бобина на тялото от TRM. Изпълнете EPT сканиране на бели пиксели, резултатът е неуспешен.

17. Отстранете радиочестотния щит от TRM. Стартирайте EPT сканиране на бели пиксели с RF shield out. Резултатът е неуспешен. Сменете радиочестотния щит и стартирайте EPT сканиране на бели пиксели. Проблем все още.

ОСНОВНА ПРИЧИНА/РЕШЕНИЕ

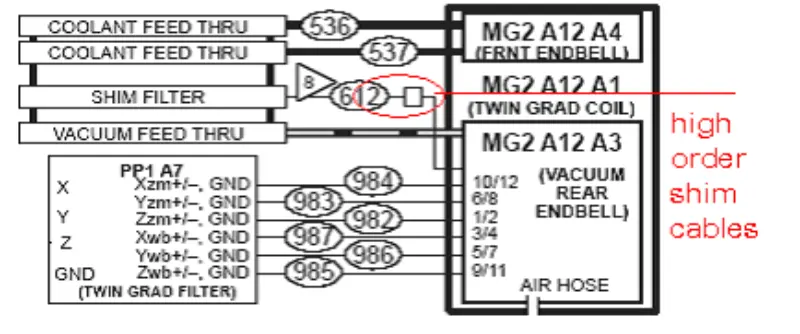

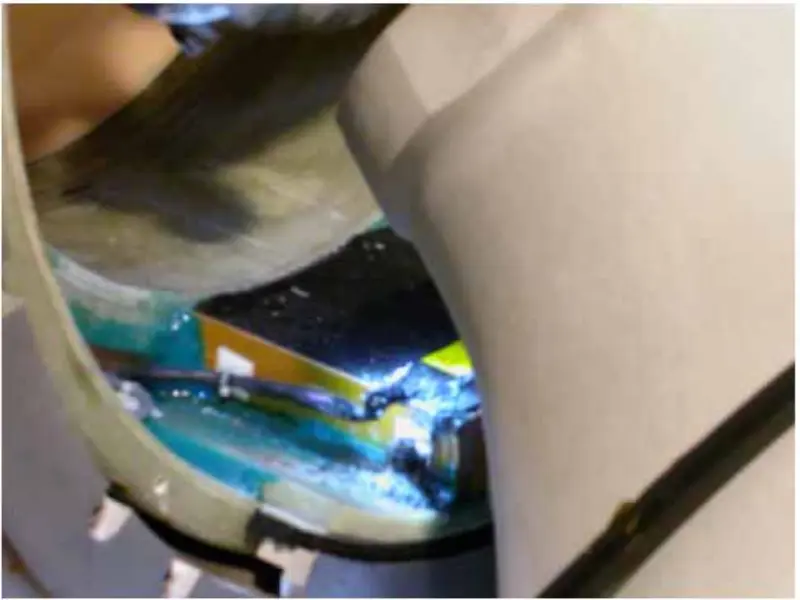

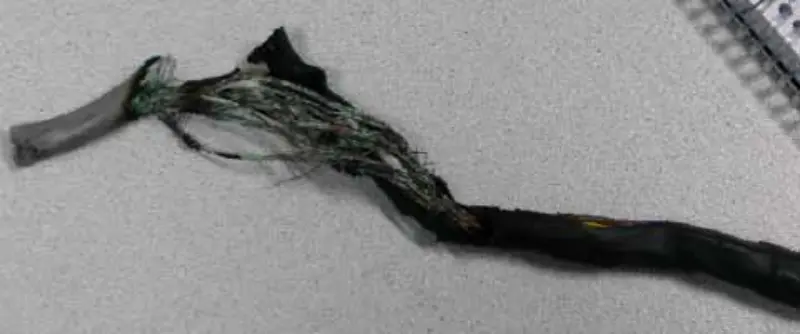

От горното действие и анализ заключаваме, че проблемът трябва да е причинен от градиентна бобина. Така че премахваме предния и задния капак на магнита, проверяваме и затягаме болтовете, свързани с градиентната бобина. След като свалихме задния капак на магнита, открихме, че кабелът на шайбата от висок клас е изгорял в черен.

Тъй като на този сайт няма опция за шайба от висок клас, ние прерязахме кабела за шайба от висок клас. Отлепяме кабелите поотделно и завързваме всеки от кабелите с помощта на изолираща лепяща лента. Възстановете всичко, стартирайте EPT сканиране на бели пиксели. Всички преминават. След този локален ремонт системата е наред. Няма бял пиксел както преди на изображението на DWI и Fiesta.

Кабелите от висок клас трябва да са повредени фабрично. Повредените кабели се долепиха и образуваха множество най-малки кръгове. Когато стартирате DWI сканиране, кръгът предизвика много повече топлина от всяко друго сканиране. Така че кабелите горяха ден след ден и засягаха DWI сканирането. Всъщност с напредването на деня ефектът става все по-силен.
