GE Mega Switch MRI за SV 1.5T Инсталиране, тестване и следпродажбена поддръжка

Уважаеми клиенти, при получаване на този продуктGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  моля, вижте чертежите за правилно свързване.

Като основен модул за разпределение на сигнала и контрол, Mega Switch разполага с многопортова интеграция, обработка на сигнала с висока честотна лента и модулен дизайн. Той поддържа паралелна работа на канали с двойна намотка на порт A/B, като позволява функции като настройка на MC bias, превключване на MUX сигнала и предаване на RF сигнал. Състоянието на системата се наблюдава в реално време чрез LED индикатори и SRI комуникация.

Интерфейсите Mega Switch са категоризирани в четири функционални групи:

1. Интерфейси на портове за намотки

2. Порт A (J18, J21): Изпраща MC bias, мощност на предусилвателя и MUX контролни сигнали към бобината; получава идентификатор на бобина, сигнал за активиране на TX и 8-канален RF сигнал.

Порт B (J17, J22): Изпълнява същите функции като порт A за бобината на порт B 1页.

3. Интерфейси на външни модули

4.DM-Lite Interaction (J11, J5): Извлича MC bias, контролни сигнали и AUX мощност

1. Захранване (J102-1, J102-2): Получава DC захранване от регулаторната кутия

5.RRX комуникационни интерфейси

6. Предаване на сигнал (J1): Изпраща 8-канални 16 MHz RF сигнали към RRX

Контролни сигнали (J2, J107): Получава R1 контролни и R1 Strobe сигнали от RRX

Захранване и управление (J108): Предава мощност, управление на TNS и часовникови сигнали към RRX

7. Мониторинг на състоянието и комуникационни интерфейси

8. Светодиодна индикация (J15): Свързва се към светодиодни индикатори за идентификация на бобина в LPCA

SRI комуникация (J20): Позволява обмен на данни с входове за външен сигнал SRI (J100, J103-J106): Получаване на RF сигнали от предусилвател на тялото, обратни сигнали от възбудител, шумови сигнали от TNS антена, LO сигнали и 80 MHz часовник от възбудител

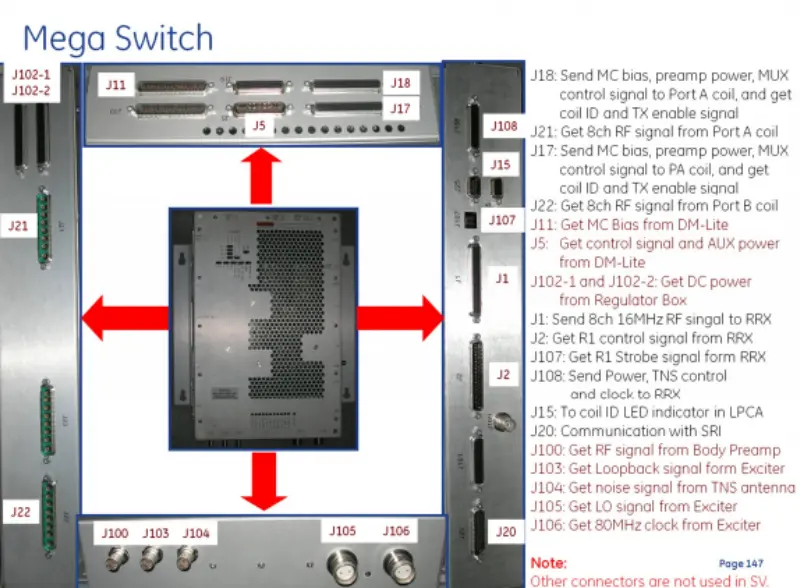

J18: Изпратете MC bias, мощност на предусилвателя и управляващ сигнал MUX към намотка на порт A и вземете идентификатор на намотка и сигнал за активиране на TX.

J21: Вземете 8-канален RF сигнал от намотка на порт A.

J17: Изпратете MC bias, мощност на предусилвателя и MUX контролен сигнал към бобината на порт B и вземете ID на бобината и сигнал за активиране на TX.

J22: Вземете 8-канален RF сигнал от намотка на порт B.

J11: Вземете MC Bias от DM - Lite.

J5: Вземете контролен сигнал и AUX захранване от DM - Lite.

J102 - 1 и J102 - 2: Вземете DC захранване от регулаторната кутия.

J1: Изпратете 8-канален 16 MHz RF сигнал към RRX.

J2: Вземете контролен сигнал R1 от RRX.

J107: Вземете R1 Strobe сигнал от RRX.

J108: Изпратете мощност, TNS контрол и часовник към RRX.

J15: LED индикатор за идентификация на намотката в LPCA.

J20: Комуникация с SRI.

J100: Вземете RF сигнал от Body Preamp.

J103: Вземете Loopback сигнал от Exciter.

J104: Вземете шумов сигнал от TNS антената.

J105: Вземете LO сигнал от Exciter. J106: Вземете 80 MHz часовник от Exciter.

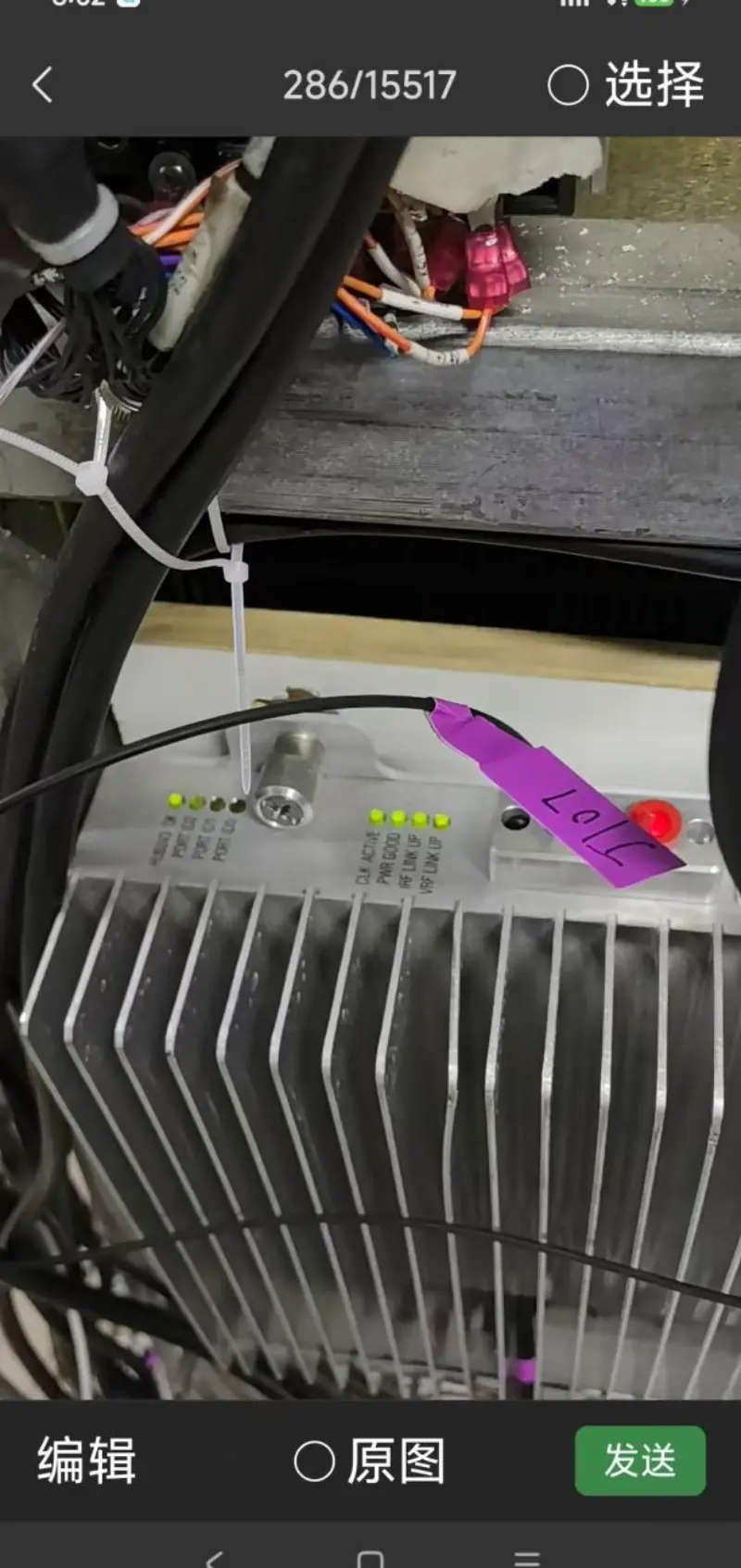

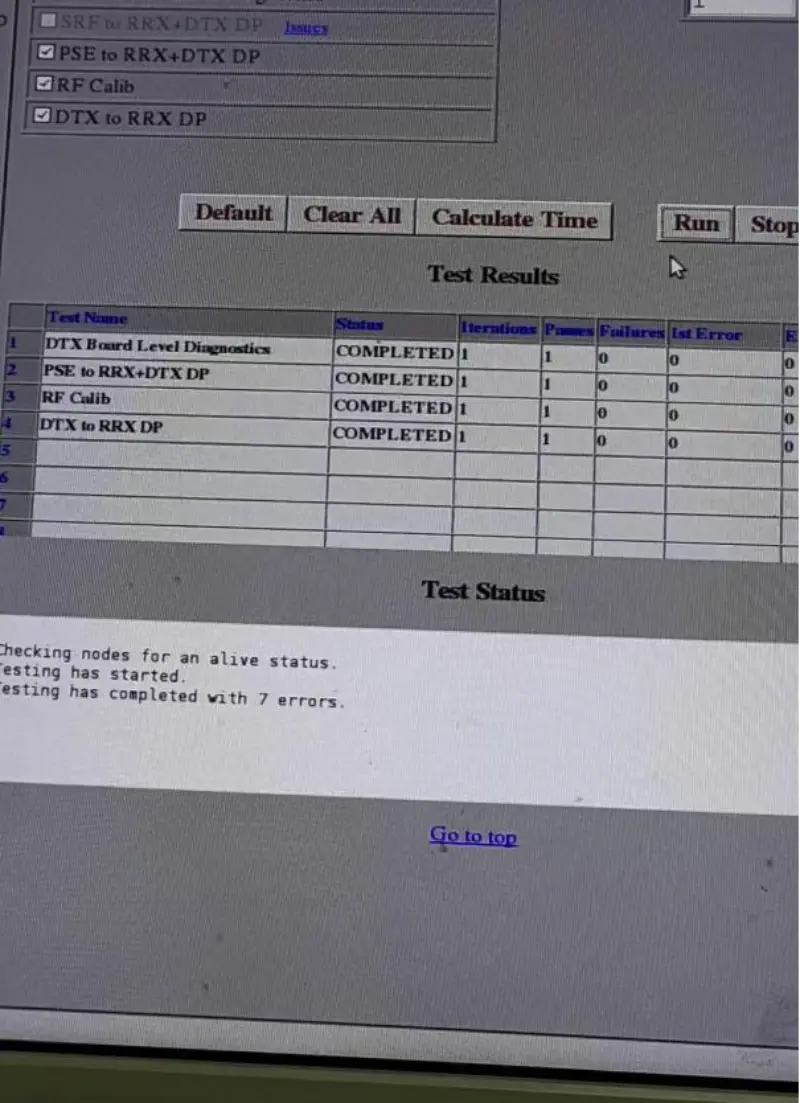

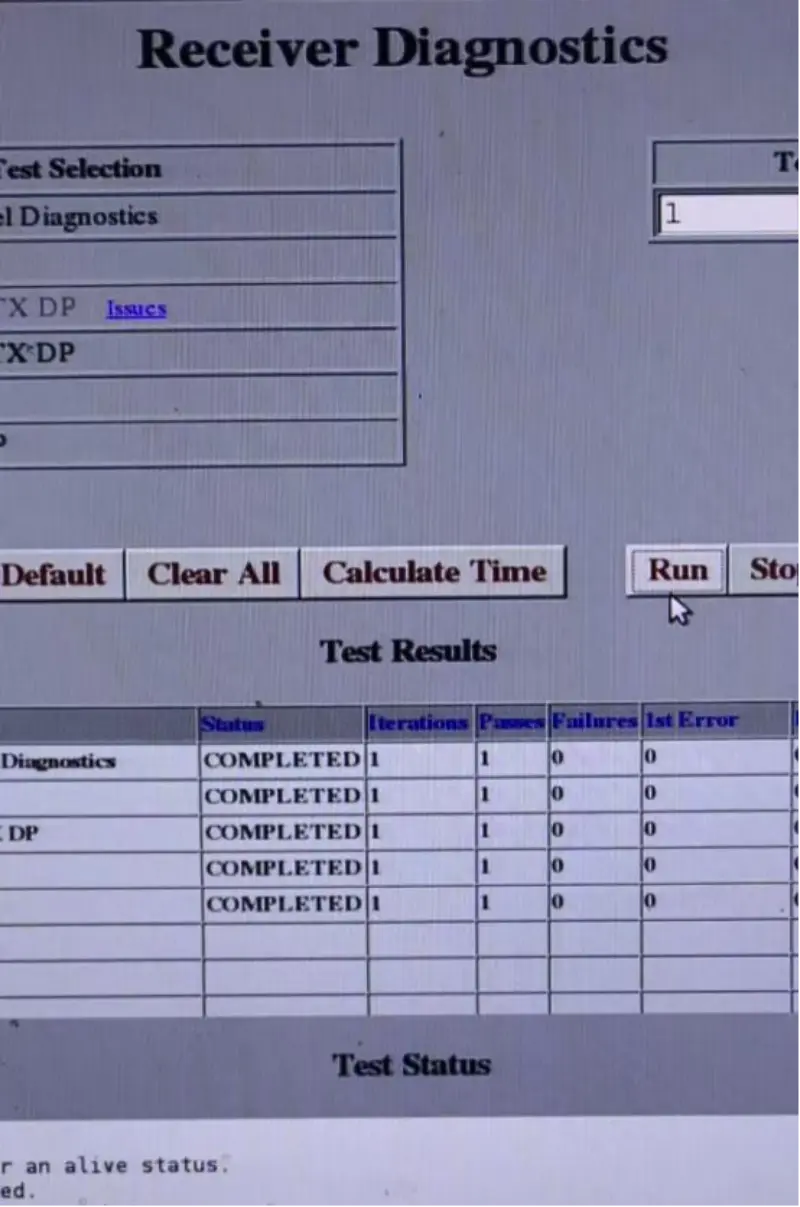

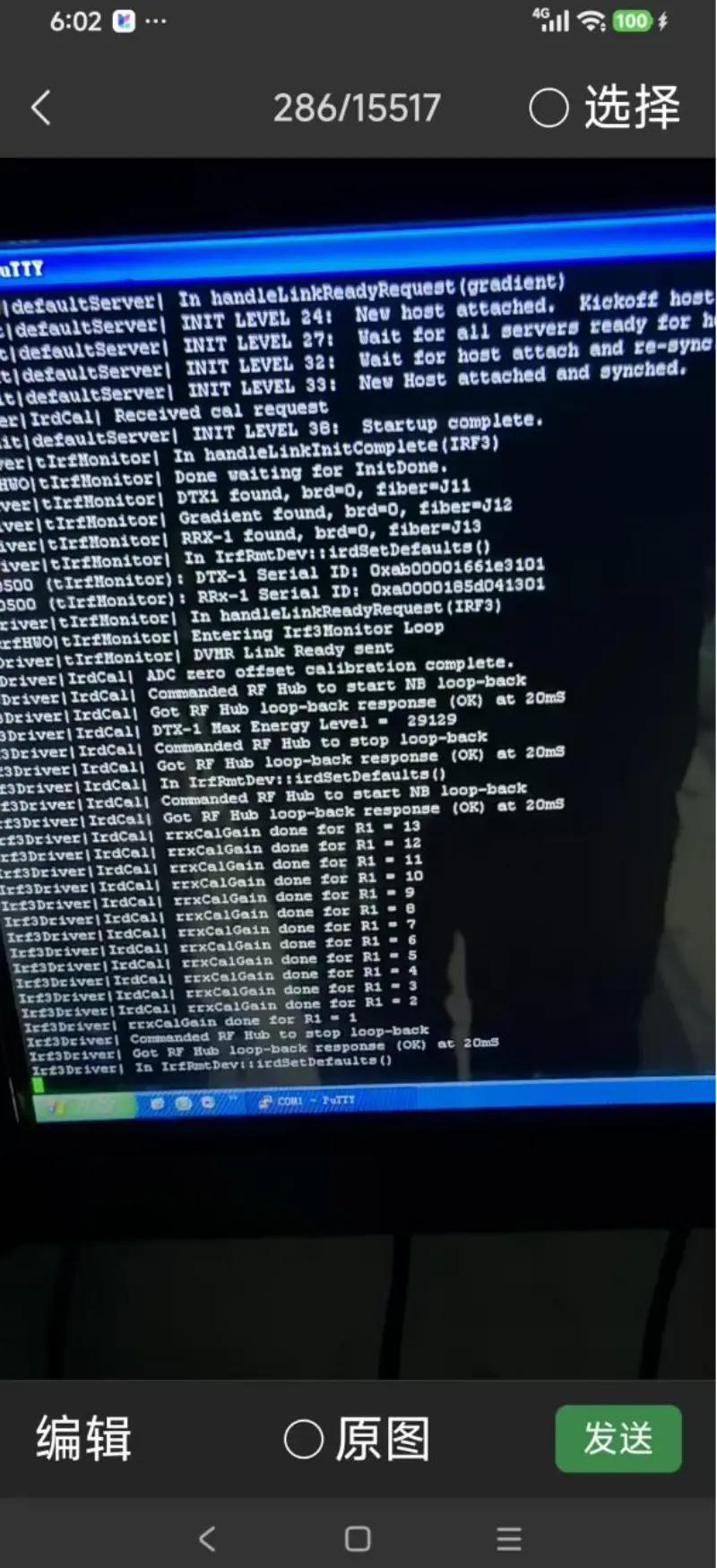

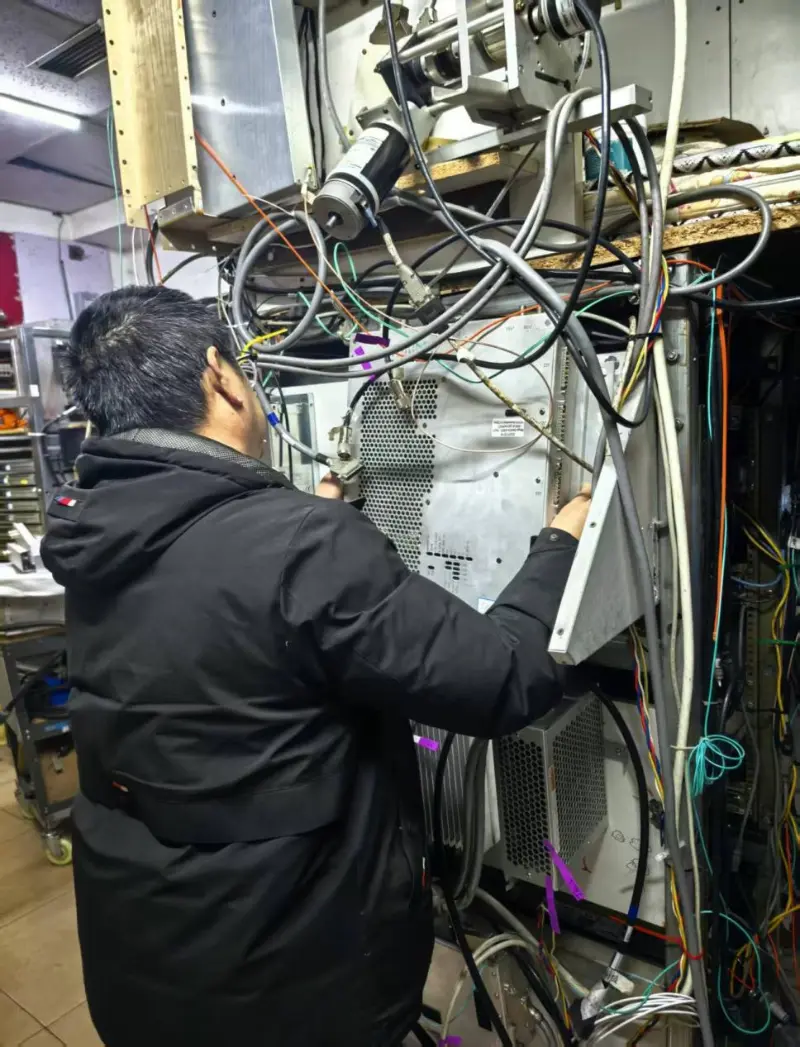

Ние предлагаме тестване на фабрично ниво на обслужване, като гарантираме, че всяка машина преминава стриктна проверка от 99,9% преди изпращане, следвайки процедурите за фабрично тестване на GE, включително тестване на производителността на предаване на сигнал, тестване на производителността на приемане на сигнал, диагностика на ниво платка, тестване на RF производителност и тестване на комуникационни връзки. Накратко, всичко се прави, за да се гарантира удовлетвореността на клиентите и да се осигури висококачествено обслужване.

Whatapp: +86 18562532689

Weichat: +86 18562532689

Agilent518@sina.com

Студиото на г-н Джоу

С уважение 20.03.2026 г
