Сервизна бележка за TPS без отговор

СИСТЕМА: 1.5T Twin excite (Версия на софтуера. 10.0M4)

ПРОБЛЕМ/СИМПТОМ

Приложният софтуер работи, но докладвайте „TPS не отговаря“ в регистъра на грешките.

ИСТОРИЯ НА ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ/СЪВЕТ

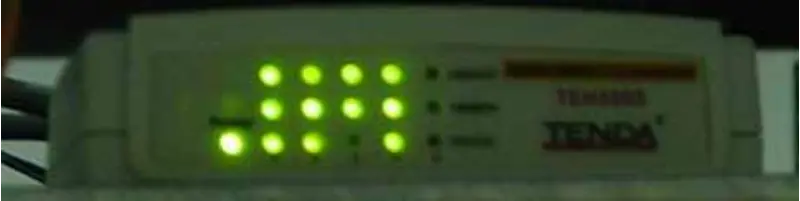

1. Отворете c-shell, въведете ping –s 4096 IP(tps), намерете загуба на 95% данни. Сменете нов хъб в системния шкаф, но симптомът е същият.

2. Отворете c-shell, въведете mgd_term, но не можете да отворите 3 отделни прозореца.

3. Направете нулиране на tps, докладвайте „неуспешно нулиране на tps“ наведнъж.

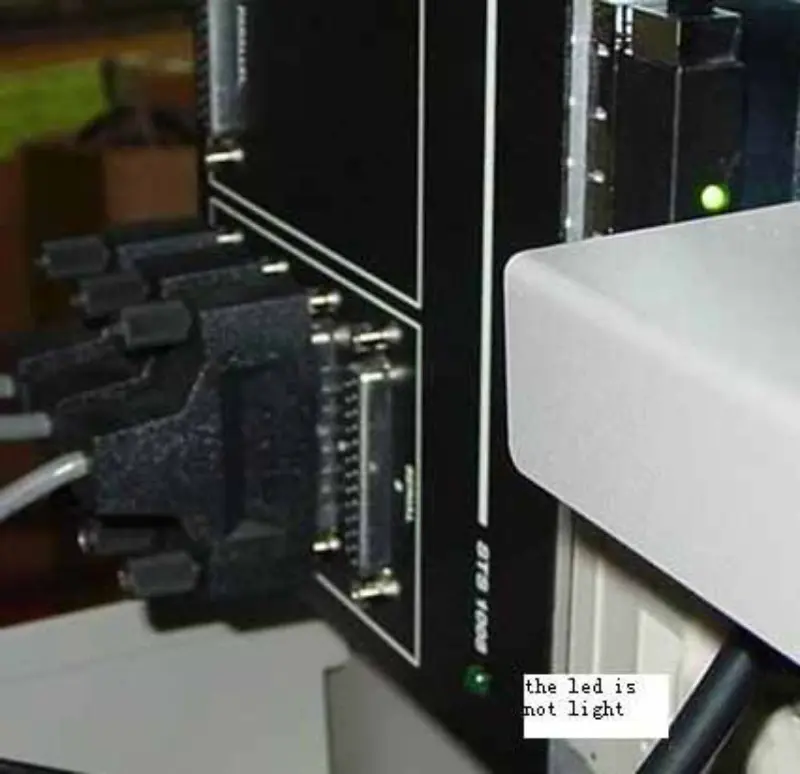

4. Хостът не разпознава scsi-серийния терминал. Проверете кутията за серийно разширение на scsi 8 порта, намерете, че светодиодът на кутията не свети.

5. Проверете захранването на разширителя scsi, захранването не излиза. Отворете захранването, намерете 3 точки на празно съединение. Свързване на тези точки, но захранването не излиза.

6. Сменете ново разширително scsi захранване. Стартирайте MR системата, приложният софтуер беше окачен на следния екран и светодиодът на кутията за серийно разширение на scsi 8 порта не свети.

7. Отворете командния прозорец, въведете mgd_term, не отваряйте 3 прозореца. Проверете дали expnder scsi захранването е нормално.

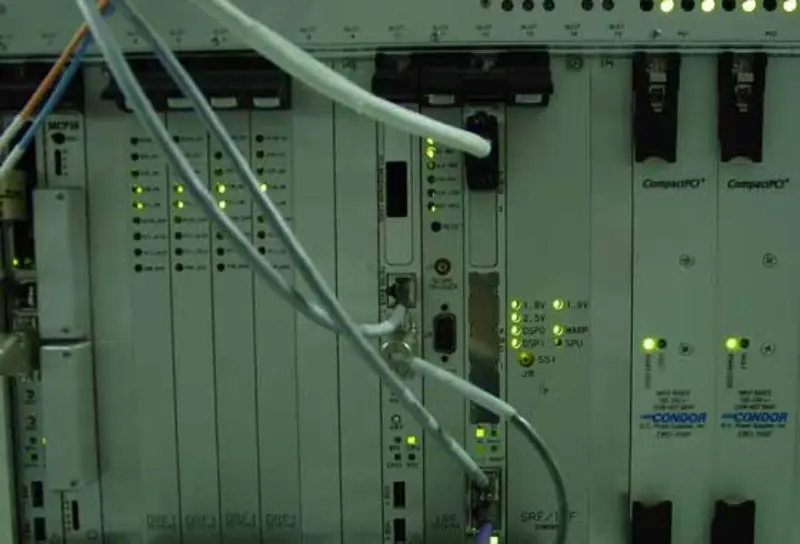

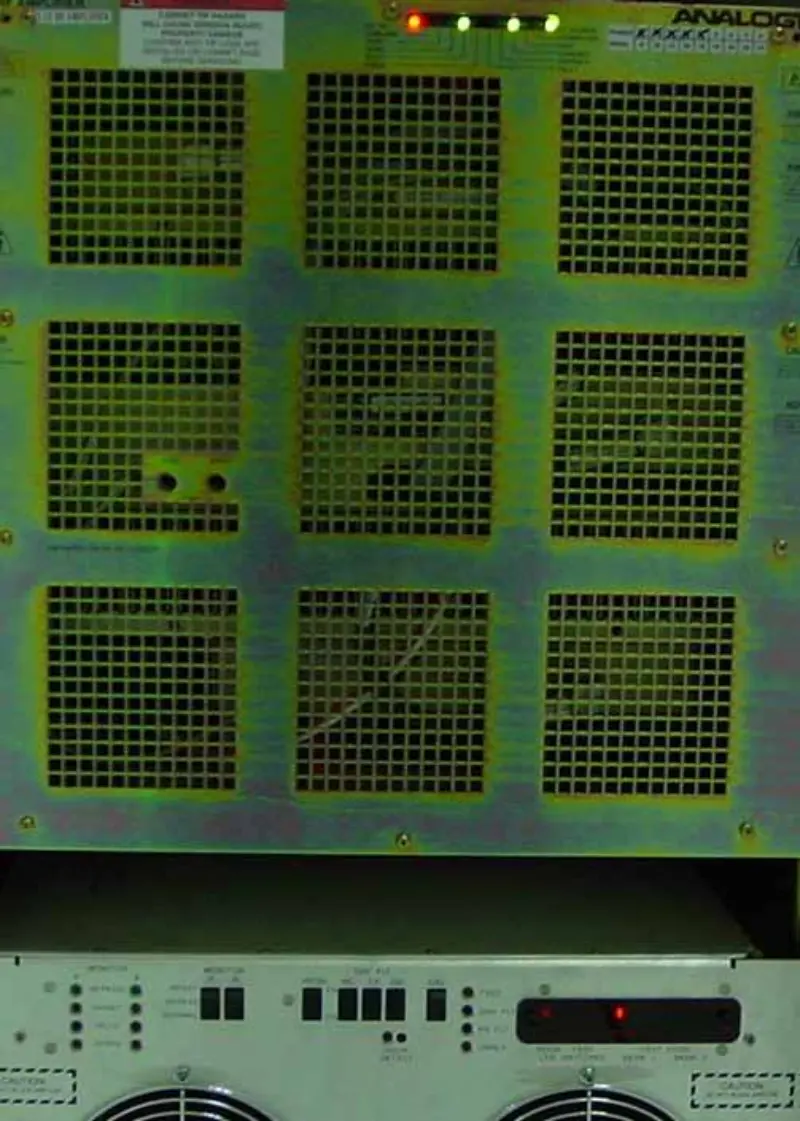

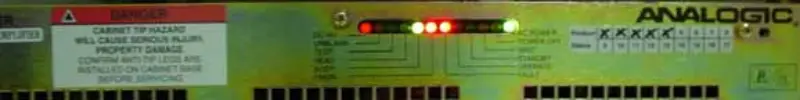

8. Направете SGI диагностика, SGI е ок. Проверете серийния кабел, добре е. Проверете захранването на MGD, всичко е наред. Но системният шкаф, RF шкафът, градиентният шкаф са необичайни. Симптомите са същите като на следните снимки:

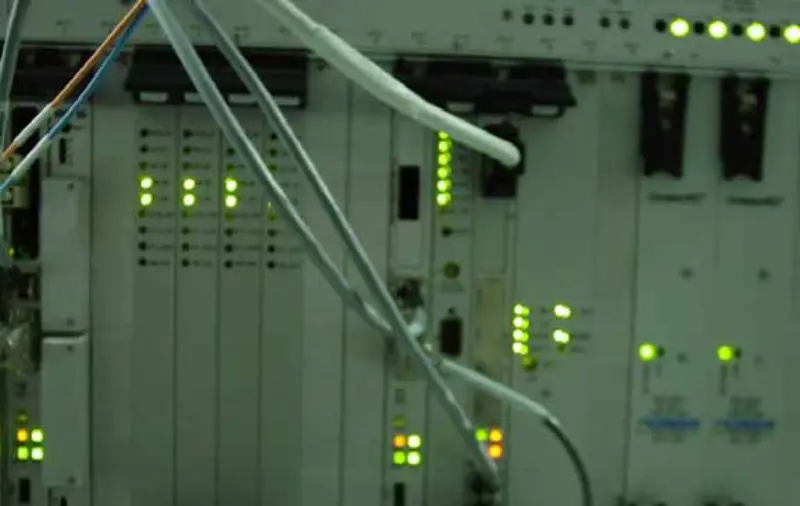

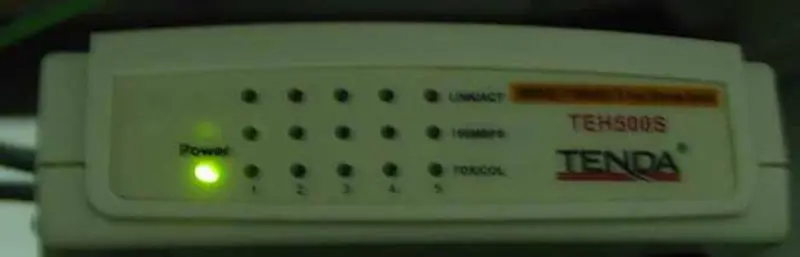

9. Мисля, че системният шкаф, RF шкафът и градиентният шкаф са в състояние на нулиране. Така че сигналът за нулиране на tps на STIF платката, получен от хоста, все още е разрешен. Прекъснете scsi захранването на разширителя или серийния кабел, стартирайте MR системата, приложният софтуер работи, но докладвайте „tps не отговаря“. Симптомите са същите като на следните снимки:

Така че кутията за серийно разширение на scsi 8 порта също е лоша.

10. Сменете нова scsi 8-портова серийна разширителна кутия, стартирайте MR системата, светодиодът на scsi 8-портовата серийна разширителна кутия свети и системата е нормална.

ОСНОВНА ПРИЧИНА/РЕШЕНИЕ

Разширителното scsi захранване беше повредено, изгоря scsi 8-портовата серийна разширителна кутия. Така че сменихме разширителното scsi захранване, системата беше в странно състояние.
