FSE и GRE артефакт

СИСТЕМА: MR 0.35T Ovation

Болница: Обща болница Daqing Oilfield

ПРОБЛЕМ/СИМПТОМ

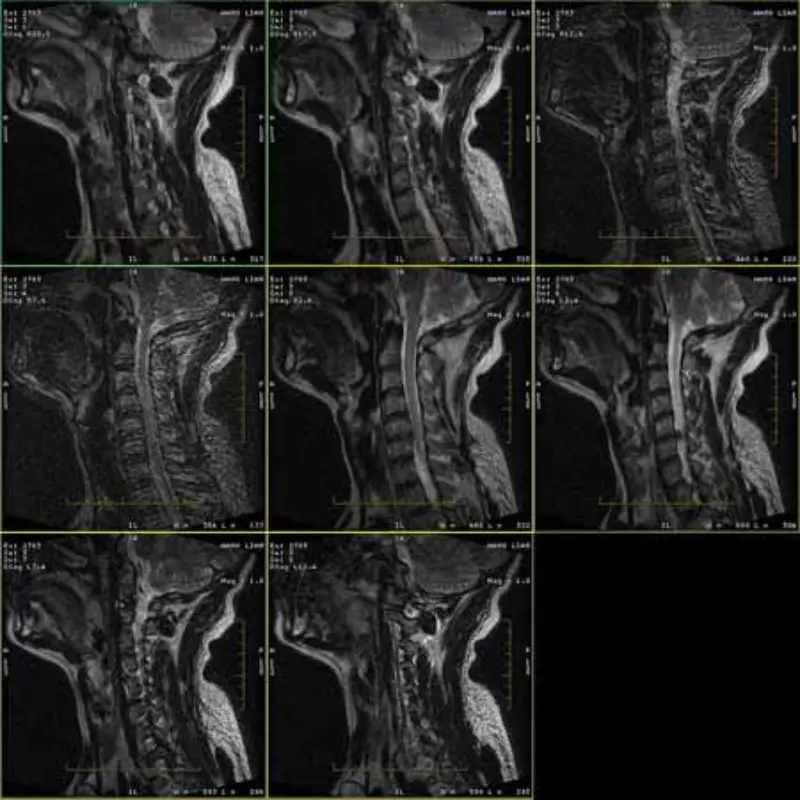

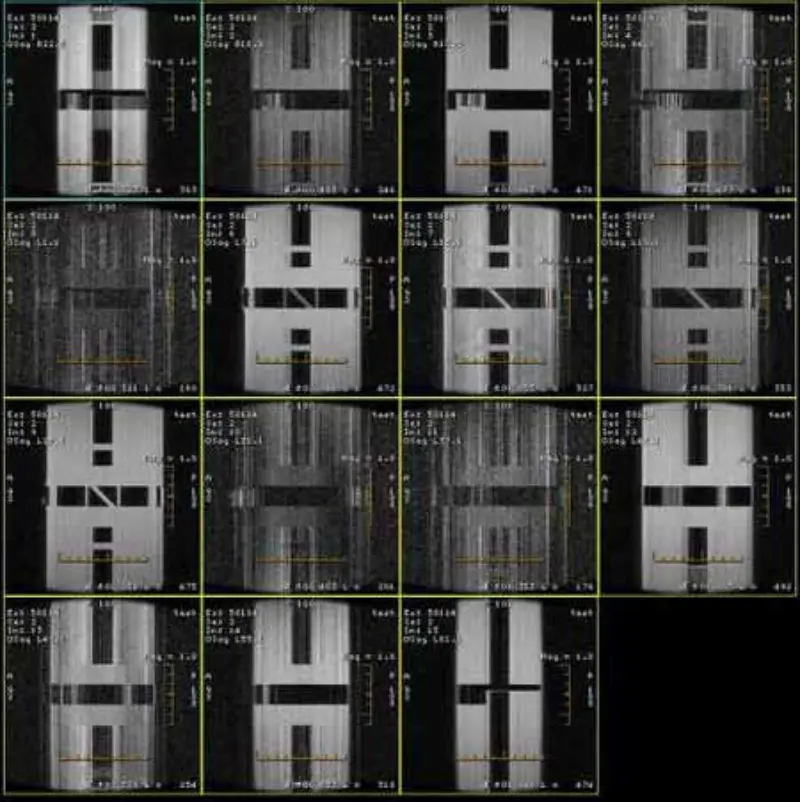

Изображенията на протоколите FRFSE и GRE имат призрак и понякога изображения с нисък SNR се появяват в една серия. Но изображенията на SE протокола са нормални.

Моля, вижте прикачени изображения.

ИСТОРИЯ НА ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ/СЪВЕТ

1. Тези артефакти се появяват само в изображението на протоколите FRFSE и GRE, но протоколът SE

изображения никога не се появяват. Направете бърза проверка на SPT на главата, SNR на главата е незначителен (около 8,2).

2. Проверихте RF вратата, захранването на осветлението, захранването на TCU, захранването на PAC и магнитния дисплей, всичко е наред.

3. Сменени градиентни усилватели, филтри на SRU и кабели, артефактът все още се появява в същите протоколи.   Страница 3 от 3

4. Тествайте долните части в друг сайт, всичко е наред. градиент PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS и Head coil

5. Проверете свойствата на DD диода, DD кабелите и HV, всичко е нормално.

6. Деактивирайте изхода на RF сигнал на UCERD, артефактът изчезна.

7. Разменете кабелите на приемника и приемника и прескочете MA, проблемът все още е там.

8. Разглобете намотката на тялото, поставете я извън магнита, свържете всички кабели и сканирайте отново, все още има артефакти.

9. Проверяваме захранването и заземяването и установяваме, че заземителният конектор на PP (магнитната стая) е много разхлабен. Затягаме го и сканираме отново, SNR на главата се подобри

(SNR на главата: 8.9)

ОСНОВНА ПРИЧИНА/РЕШЕНИЕ

Накрая откриваме, че някой е свързал 1 проводник от 1 от 3 живи проводника на захранване на MR оборудване

доставка извън отдела за МР без разрешение. След отстраняване на кабела и сканиране отново, системата работи нормално и SNR на главата е 9,3.

Така че качеството на захранването ще повлияе на качеството на изображението.
