Отстраняване на неизправности за 8ch Cardic намотка с нисък SNR

ПРОБЛЕМ/СИМПТОМ

Когато използвате 8-канално сканиране на сърдечна спирала, SNR на изображението не е добро. Намерете много слаб сигнал, когато използвате ръчно сканиране.

ОСНОВНА ПРИЧИНА/РЕШЕНИЕ

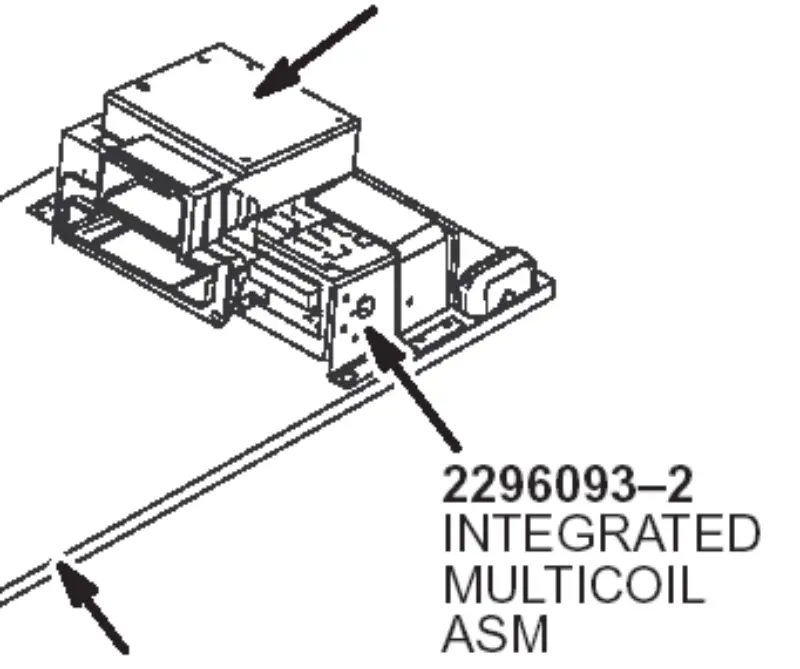

Интегрираната дънна платка ASM с множество намотки е лоша. (динатрон, IC: HC105)

ИСТОРИЯ НА ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ/СЪВЕТ

1. Използвайте 8-канален тест за сърдечна намотка SNR, всички канали са неуспешни.

2. Използвайте MCRT инструменти за проверка на 8-канален SNR, всички канали преминават. Тогава трябва бобината да има проблем.

3. Поръчайте нова намотка, но проблемът е същият. Изображението също е с ниско SNR.

4. Проверете захранването на модула и всички канали на STIF и IRF I/O платката. The

8 канала са ОК.

5. Сменете интегрирания мултиспирален ASM с изображението на 8-канален сърдечен нормален.

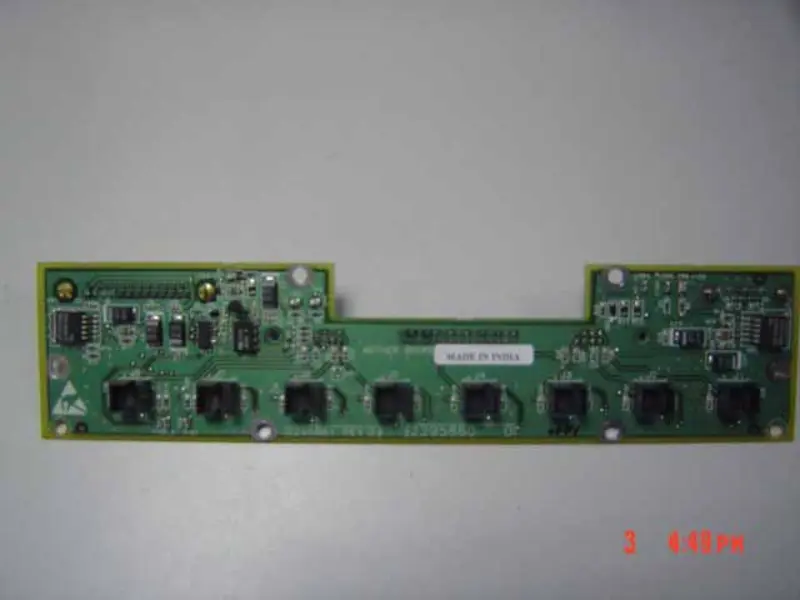

6. Проверете дънната платка, намерете HCT04(6反向器) и динатрон неизправен.

Учене:

Когато дефинираме мястото на повреда на 8-канала е страната на бобината, ако използваме инструменти MCRT, по-добре да проверим 8-канала на друг сайт.
